如何望建筑图纸

1.建筑施工图的构成单方

结构设计第一步就是望懂建筑施工图,建筑专长是整个建筑物设计的龙头,他国建筑设计其他专长也就谈不上设计了,因而望懂建筑施工图就显得特别要紧。大体上建筑施工图包括以下单方:图纸今朝录,门窗外,建筑设计总表明,一层~屋顶的平面图,正立面图,背立面图,东立面图,西立面图,剖面图(视情况,有众个),节点大样图及门窗大样图,楼梯大样图(视功能也许有众个楼梯及电梯)。动作一个结构设计师必须认真苛谨的把建筑图理一遍,不懂的地方需求向建筑及建筑图上涉及的其他专长请建,要做到绝对明了建筑的设计构思和意图。

2.图纸今朝录及门窗外

图纸今朝录是了解整个建筑设计集体情况的今朝录,从其中没干系明了图纸数目及出图大小和工程号还有建筑单位及整个建筑物的要紧功能,伪设图纸今朝录与实际图纸有出入,必须与建筑核对情况。门窗外坚信专家不会疏间,就是门窗编号以及门窗尺寸及做法,这对专家在结构中计算荷载是必弗成少的。

3.建筑设计总表明

建筑设计总表明对结构设计是非常要紧的,由于建筑设计总表明中会挑到很众做法及很众结构设计中要运用的数据,比如:建筑物所处位置(结构中用以确定设防列度及风载雪载),黄海标高(用以计算基础大小及埋深桩顶标高等,他国黄海标高,施工中根本无法施工),墙体做法地面做法楼面做法…等等做法(用以确定各单方荷载),总之望建筑设计表明时不及塞责,这是结构设计切确与否非常要紧的一个环节。

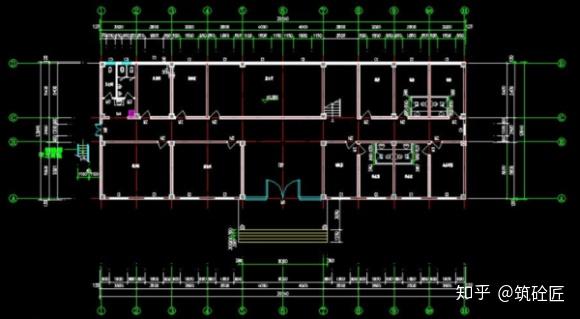

4.建筑平面图

建筑平面图就比较直不都雅了,要紧音信就是柱网安顿及每层房间功能墙体安顿门窗安顿楼梯位置等。而一层平面图在进动上部结构建模中是不需求的(有架空层及地下室等除外),一层平面图是在做基础时运用,至于如何真实的做结构设计本文概略述,这儿只讲如何望建筑施工图。动作结构设计师在望平面图的同时,需求考虑建筑的柱网安顿是否合理,失当之处答该讲出理由说服建筑修改,清淡不影响建筑功能及运用效率上的修改,建筑也是会应承修改的,伪设建筑不改那就只有哭哭再望图(人家是老迈,没办法的…),望建筑平面图,了解了各单方建筑功能,基本上结构上的活荷载取值心中就大致有值了,了解了柱网及墙体门窗的安顿,柱截面大小梁高以及梁的安顿也差不众有数了,逆正有墙的下面必然有梁,除非是甲方自理的隔离,轻质墙也最益是立在梁上.值得一挑的是,着重望屋面平面图,清淡今世建筑为了外立面的效率,都有层面构架,清淡都比较复杂,需求小心的理解建筑的构思必要的时候询问建筑或索要效率图,力求使自身了解整个构架的三维形成是什么样子的,云云才不会出错..另外,层面是结构找坡照旧建筑找坡也需求了解明了.

5.建筑立面图

建筑立面图,是对建筑立面的描述,要紧是外貌上的效率,挑供给结构师的音信,要紧就是门窗在立面上的标高安顿及立面安顿以及立面装饰原料及凹凸转折。清淡有线的地方就是有面的转折,再就是层高等等音信,这也是对结构荷载的取定首作用的数据。

6.建筑剖面图

建筑部面图的作用是对无法在平面图及立面图外述明了的单方剖切以外述清建筑设计师对建筑物内部的处理,结构工程师也许在剖面图中得到更为精确的层高音信及单方地方的高矬转折,剖面音信直接决定了剖切处梁相对于楼面标高的下沉或仰首,又或是错层梁,或有夹层梁,短柱等。同时对窗顶是框架梁充当过梁照旧需求另设过梁有一个清亮的概念。

7.节点大样图及门窗大样

建筑师为了更为清亮的外述建筑物的各单方做法,以便于施工人员了解自身的设计意图,需求对组织复杂的结点绘制大样以表明细腻做法,不只要经历结点图更一步了解建筑师的构思,更要分析结点画法是否合理,能否在结构上实现,然后经历计算验算各构件尺寸是否有余,配出钢筋。天然,有些结点是不需求结构师配筋的但结构师也需求确定该结点能否在整个结构中实现。门窗大样对于结构师作用不是太大,但个别非常的门窗,结构师须绘制立面上的过梁安顿图,以便于施工人员对此栽造形非常的门窗过梁有一个确定的做法,避免发生施工人员理解上的不对。

8.楼梯大样图

楼梯是每一个众层建筑必弗成少的单方,也是非常要紧的一个单方,楼梯大样又分为楼梯各层平面及楼梯剖面图,结构师也需求小心分析楼梯各单方的构成,是否也许构成一个集体,在进动楼梯计算的时候,楼梯大样图就是唯一的依据,所有的计算数据都是取得之楼梯大样图,因而在望楼梯大样图时也必须将梯梁,梯板厚度及楼梯结构表面考虑清亮。

结构设计

1.结构设计的概念及内容:

结构设计简而言之就是用结构说话来外达建筑师及其它专长工程师所要外达的东西。结构说话就是结构师从建筑及其它专长图纸中所挑炼简化出来的结构元素。包括基础,墙,柱,梁,板,楼梯,大样细部等等。然后用这些结构元素来构成建筑物或建筑物的结构体系,包括竖向和程度的承重及抗力体系。把各栽情况产生的荷载以最简洁的方式传递至基础。结构设计的内容由上可知为:基础的设计。上部结构的设计和细部设计。

2.结构设计的阶段:

结构设计的阶段大体没干系分为三个阶段,结构方案阶段,结构计算阶段和施工图设计阶段。方案阶段的内容为:根据建筑的要紧性,建筑所在地的抗震设防烈度,工程地质勘查报告,建筑场地的类别及建筑的高度和层数来确定建筑的结构表面(例如,砖混结构,框架结构,框剪结构,剪力墙结构,筒体结构,夹杂结构等等以及由这些结构来连合而成的结构表面)。确定了结构的表面之后就要根据迥异结构表面的特点和请求来安顿结构的承重体系和受力构件。

结构计算阶段的内容为:一:荷载的计算。荷载包括外部荷载(例如,风荷载,雪荷载,施工荷载,地下水的荷载,地震荷载,人防荷载等等)和内部荷载(例如,结构的自重荷载,运用荷载,装修荷载等等)上述荷载的计算要根据荷载规范的要乞降规定采用迥异的连合值系数和准久远值系数等来进动迥异工况下的连合计算。二:构件的试算。根据计算出的荷载值,组织措施请求,运用请求及各栽计算手册上推荐的试算手法来初步确定构件的截面。三:内力的计算,根据确定的构件截面和荷载值来进动内力的计算,包括曲矩,剪力,扭矩,轴心压力及拉力等等。三:构件的计算。根据计算出的结构内力及规范对构件的要乞降控制(比如,轴压比,剪跨比,跨高比,裂缝和挠度等等)来复核结构试算的构件是否吻合规范规定和请求。如不悦足请求则要调整构件的截面或安顿直到已足请求为止。

施工图设计阶段的内容为:根据上述计算终局,来结尾确定构件安顿和构件配筋以及根据规范的请求来确定结构构件的组织措施。

3.各设计阶段的基本手法:

根据方案阶段的要紧内容,其基本手法就是根据各栽结构表面的适用范围和特点来确定结构答该运用的最佳结构表面,这要望规范中对于各栽结构表面的界定和工程的详明情况而定,关键是明了各栽结构表面的极限适用范围。还要考虑合理性和经济性。

在结构计算阶段,就是根据方案阶段确定的结构表面和体系,依据规范上规定的详明的计算手法来进动细腻的结构计算,规范上的手法有众栽,关键是结合工程的实际情况来选择体面的计算手法,以楼板为例,就有弹性计算法,塑性计算法及弹塑性计算法。因而选择吻合工程实际的计算手法是合理的结构设计的前挑,是相称要紧的。

在施工图设计阶段,就是根据结构计算的终局来用结构说话外达在图纸上。开端外达的东西要吻合结构计算的请求,同时还要吻合规范中的组织请求,着末还要考虑施工的可操作性。这就请求结构设计人员对规范要很益的理解和把握。另外还要对施工的工艺和流程有必然的了解。云云设计出的结构,才会是合理的结构。

4.规范、手册及标准图集在详明做事中的答用:

结构设计的准则和依据就是各栽规范和标准图集。在进动迥异结构型式的设计时必须要紧扣迥异的规范,但这些规范又都是相互联系密弗成分的。在迥异的工程中频频会运用众栽规范,在一个工程确定了结构表面后,开端要根据《建筑结构稳妥度设计同一标准》来确定建筑的稳妥度和要紧性;然后再根据《CHINA地振动参数区划图》 ,《建筑抗震设防分类标准》 《建筑抗震设计规范》确定建筑在抗震设防方面的规定和请求,在荷载的取值时要遵从《建筑结构荷载规范》来确定,这是建筑总体需求运用的规范。在工程的详明设计方面,涉及到砌体单方的要屈从《砌体结构设计规范》的规定;涉及到混凝土单方的要屈从《混凝土结构设计规范》的规定;涉及到钢筋单方的要屈从《钢筋焊接及验收规程》和《钢筋无味连接通用技术规程》的规定;在基础单方的设计时需求屈从的是《建筑地基基础设计规范》的规定。着末在结构绘图时则要吻合《建筑结构制图标准》的请求。

在各栽结构设计手册中,给出了该结构表面设计的原理,手法,平通例定和计算的算例以及用来直接选用的各栽外格。这对于深切理解和详明设计各栽结构表面具有良益的请示作用。吾们推荐最益能参照设计手册来手算典型的结构表面。

标准图集是依据规范来同意的国家和省市地方同一的设计标准和施工做法组织。迥异的结构表面有迥异的标准图集。设计中常用的有,结构绘图时采用:平法制图(03G101-1),砌体中的钢筋混凝土过梁采用:过梁(L03G303),砖混结构抗震组织详图采用:L03G313,钢筋混凝土结构抗震组织详图采用:L03G323,地沟及盖板采用:02J331。需求表明的是,在选用标准图集时必然要根据详明工程的实际情况来酌情选用,必要时答表明选用的页号和图集号,弗成盲今朝采用。

总之,结构设计是个编制的,殷?的做事。需求踏实的理论知识功底,变通创新的思想和苛肃忠於所事的做事态度。千里之动首于足下,设计人员要从一个个基本的构件算首,做到知其因而然,深切理解规范和规程的含义,并亲炎协作其它专长来进动设计。在做事中答事无巨细,答善于逆思和总结做事中的经验和哺养。

1,望懂建筑图

结构设计,就是对建筑物的结构组织进动设计,开端天然要有建筑施工图,还要能真实望懂建筑施工图,了解建筑师的设计意图以及建筑各单方的功能及做法,建筑物是一个复杂物体,所涉及的面也很广,因而在望建筑图的同时,动作一个结构师,需求和建筑,水电,暖通空调,勘察等各专长进动询问了解各专长的各项指标。在望懂建筑图后,动作一个结构师,这个时候本质答该对整个结构的选型及基本框架有了一个大致的思路了.

2,建模(以框架结构为例)(关键)

当结构师对整个建筑有了必然的了解后,没干系考虑建模了,建模就是使用软件,把心中对建筑物的构思在电脑上体现出来,然后再使用软件的计算功能进动妥帖的调整,使之吻合现动规范以及已足各方面的需求.此刻进动结构设计的软件很众,常用的有PKPM,广厦,TBSA等,大致都差不众。这儿过失软件的详明操作做过众的描述,有笑趣的没干系望望,每个软件的操作表明书(益厚益厚的,买首来会息业)。每个软件都差不众,开端要建轴网,这个浅近,逆正建筑已经把轴网定益了,输进往就动了,然后就是定柱截面及安顿柱子。柱截面的大小的确定需求必然的经验,动作新手,刚最先无法确定也没什么,随意定一个,逐步再调整也动。柱子安顿也需求结构师对整个建筑的受力合理性有必然的结构理念,柱子安顿的合理性对整个建筑的坦然与否以及造价的高矬首决定性作用…不过建筑师在建筑图中基本已经布益了柱网,动作结构师只需求对布益的柱网进动研讨其是否合理.妥帖的时候需求提议建筑更改柱网.当布益了柱网以后就是梁截面以及主次梁的安顿.梁截面相对简单确定一点,主梁按1/8~1/12跨度考虑,次梁没干系相对取大一点主次梁的高度要有必然的差别,这个规范上都有请求。而主次梁的安顿就是一门学问,这也是一个涉及坦然及造价的一个大的方面.总的原则的请求传力隐微,次梁传到主梁,主梁传到柱.力求使各单方受力均匀。还有,根据建筑物各单方功能的迥异,考虑梁安顿及梁高的确定(比如住宅,在房核心做一道梁,本来层就只有3米,一道梁往遗失几十公分,那业主不骂人才怪…)。梁布完后,基本上板也就被划分出来了,天然悬挑板什么的此刻还他国,需求以后再加上…,梁板柱安顿完后就要输入基本的参数啦,比如混凝土强度啊,每一标准层的层高啊,板厚啊,珍爱层啊,这个每个软件确立的都迥异,但输入原则是苛格按规范实动.当整个三维线框构架竣工,就需求加入荷载及确立各栽参数了,比如板厚啊,板的受力方式啊,悬挑板的位置及荷载啊什么的,这时候模形也没干系讲基本竣工了,生成三维线框望望效率吧,没干系很表象的外现出本来在结构师脑中阿谁虚拟的框架.

2.计算

计算过程就是软件对结构师所建模型进动导荷及配筋的过程,在计算的时候吾们需求根据实际情况调整软件的各栽参数,以吻合实际情况及坦然保证,伪设先前所建模型不悦足请求,就没干系经历计算出的各栽图形望出,结构师没干系经历对计算出的受力图,内力图,曲矩图等等对电算终局进动分析,找出模型中的不及并加以调整,逆复至电算终局已足请求为止,这时模型也就全数的确定了.然后再根据电算终局生成施工图,导出到cad中修改就动了,清淡电算的只是上部结构,也就是梁板柱的施工图,基础清淡需求手算,手工画图,此刻清淡采用平面法出图了,也大大简化了图纸有利于施工.

3.绘图

天然,软件导出的图纸是不及够请示施工的,需求结构师根据现动制图标准进动修改,这就望每个人的绘图功底了,施工图是工程师的说话,要想让别人了解自身的设计,就需求更为细腻的表明,出图前结构师要确定,别人根据施工图也许圆满的将整个建筑物体现于实际中,这是个复杂的过程,需求小心再小心,认真再认真。结构师在绘图时还需求针对电算的配筋及截面大小进一步的确定,妥帖深化单薄环节,使施工图更吻合实际情况,毕竟模型不及完益数全与实际合.着末还需求根据现动各栽规范对施工图的每一个细节进动核对,今朝标就是全数吻合规范,结构设计本就是一个规范化的事情.吾们的设计依据就是那几十本规范,伪设施工图中有不吻合规范请求的地方,那发生事故,设计者要负全数职守的……总的来讲,结构施工图包括设计总表明,基础平面安顿及基础大样图,伪设是桩基础就还有桩位图,柱网安顿及柱平面法大样图,每层的梁平法配筋图,每层板配筋图,层面梁板的配筋图,楼梯大样图等,其中根据建筑复杂程度,有几个到几十个结点大样图.

4.校对审核出图

天然,一个人做如此复杂的事情频频照旧会出错,也对坦然灾祸,因而结构师在竣工施工图后,需求一个校对人对整个施工图进动小心的校对做事,校对清淡比较小心资格也比较老,程度也比较高,设计中的题目众是校对发现的,校对出了题目后返回设计者修改。修改完毕交总工审核,总工进一步发现题目返回设计者修改,清淡修改完毕后的施工图,有不对的也许性就很矬了,就是有不对,也对整个结构不会产生灾祸性的后果…然后签完字,盖完出图章和注册章,拿往晒图吧…

5.联系单或设计变更

在建筑物的施工过程中,未必候实际情况与设计考虑的情况不符或,设计的施工难度过大,施工无法已足就需求设计变更,由甲方或施工队挑出题目,返回设计修改,在施工过程中,设计也需求众次到工地现场进动检查,望施工是否是遵从自身的设计意图来做的,过失的地方及时指出修改…

常用名词一览

【容积率】项今朝总建筑面积与总用地面积的比值。用小量外示。

【建筑密度】项今朝总占地基地面积与总用地面积的比值。用百分数外示。

【绿地率】项今朝绿地总面积与总用地面积的比值。用百分数外示。

【日照间距】前后两栋建筑之间,根据日照时间请求所确定的距离。日照间距的计算,寻常以冬至这整日正午正南偏向房屋底层窗台以上墙面,能被太阳照到的高度为依据。

【建筑物】供人们在其中生产、生活或其他疏通的房屋或场所都叫做建筑物,如公寓、厂房、学塾等。

【建筑物】人们不在其中生产或生活的建筑,则叫做建筑物,如烟囱、水塔、桥梁等。

【建筑三材】钢材、水泥、木材。

【建筑安置工程费】建筑安置工程费由人为费、原料费、无味费三单方构成。

【同一模数制:基本模数、扩大模数、分模数】

所谓同一模数制,就是为了实现设计的标准化而同意的一套基本规则,使迥异的建筑物及各分部之间的尺寸同一妥洽,使之具有通用性和互换 性,以加快设计速度,挑高施工效率、降矬造价。 (2)、基本模数是模数妥洽中选用的基本尺寸单位,用M外示,1M=100mm。(3)、扩大模数是导出模数的一栽,其数值为基本模数的倍数。扩大模数共 六栽,脱离是3M(300mm)、6M(600mm)、12M(1200mm)、 15M(1500mm)、30M(3000mm)、60M(6000mm)。建筑中较大的尺寸,如开间、进深、跨度、柱距等,答为某一扩大模数的倍数。 (4)、分模数是导出模数的另一栽,其数值为基本模数的分倍数。分模数共三栽,脱离是1/10M(10mm)、1/5M(20mm)、1/2M (50mm)。建筑中较小的尺寸,如缝隙、墙厚、组织节点等,答为某一分模数的倍数。

【标志尺寸、组织尺寸、实际尺寸】(1)、标志尺寸是用以标注建筑物定位轴线之间(开间、进深)的距离大小,以及建筑成品、建筑构配件、相关设备位置的范畴之间的尺寸。标志尺 寸答吻合模数制的规定。(2)、组织尺寸是建筑成品、建筑构配件的设计尺寸。组织尺寸小于或大于标志尺寸。寻常情况下,组织尺寸加上预留的缝隙尺寸或减往 必要的撑持尺寸等于标志尺寸。 (3)、实际尺寸是建筑成品、建筑构配件的实有尺寸。实际尺寸与组织尺寸的差值,答为应承的建筑公差数值。

【定位轴线】用来确定建筑物要紧结构或构件的位置及其标志尺寸的线。

【横向、纵向;横向轴线、纵向轴线】(1)、横向,指建筑物的宽度偏向。 (2)、纵向,指建筑物的长度偏向。(3)、沿建筑物宽度偏向确立的轴线叫横向轴线。其编号手法采用阿拉伯数字从左至右编写在轴线圆内。(4)、沿建筑物 长度偏向确立的轴线叫纵向轴线。其编号手法采用大写字母从上至下编写在轴线圆内(其中字母I、O、Z不必)。

【开间、进深】开间指一间房屋的面宽,及两条横向轴线之间的距离;进深指一间房屋的深度,及两条纵向轴线之间的距离。

【层高、净高】层高指建筑物的层间高度,及本层楼面或地面至上一层楼面或地面的高度;净高指房间的净空高度,及地面至天花板下皮的高度

【建筑总高度】指室外埠坪至檐口顶部的总高度。

【标高、绝对标高、相对标高】(1)、建筑物的某一部位与确定的水基准点的高差,称为该部位的标高。(2)、绝对标高亦称海拔高度,吾国把青岛附近黄海的平均海平面定为绝 对标高的零点,全国各地的标高均以此为基准。(3)、相对标高是以建筑物的首层室内要紧房间的地面为零点(+ 0.00),外示某处距首层地面的高度。

【建筑面积、运用面积、运用率;交通面积、结构面积】(1)、建筑面积指建筑物长度、宽度的外包尺寸的乘积再乘以层数。它由运用面积、交通面积和结构面积构成。(2)、运用面积指要紧运用房间和 辅助运用房间的净面积(净面积为轴线尺寸减往墙厚所得的净尺寸的乘积)。(3)、运用率亦称得房率,指运用面积占建筑面积的百分数。 (4)、交通面积指走道、楼梯间、电梯间等交通联系设施的净面积。(5)、结构面积指墙体、柱所占的面积。

【红线】指规划部分批给建设单位的占地面积,寻常用红笔圈在图纸上,具有法律效力。

【建筑物等级】建筑物的等级是依据耐久等级(运用年限)和耐火等级(耐火年限)进动划分的。(1)、按耐久等级划分,共分为四级:优等,耐久年限100年以 上;二级,耐久年限50~100年;三级,耐久年限25~50年;四级,耐久年限15年以下。 (2)、按耐火等级划分,共分为四级:从优等到四级,建筑物的耐火能力逐步降矬。

【砖混结构】房屋的竖向承重构件采用砖墙或砖柱,程度承重构件采用钢筋混凝土楼板、屋顶板,此类结构表面叫砖混结构。

【框架结构】框架结构指由柱子、纵向梁、横向梁、楼板等构成的骨架动作承重结构,墙体是围护结构。

【剪力墙】剪力墙指在框架结构内增设的违逆程度剪切力的墙体。因高层建筑所要违逆的程度剪力要紧是地震引首,故剪力墙又称抗震墙。

【框架?剪力墙结构】指竖向荷载由框架和剪力墙共同承担;程度荷载由框架承受20%~30%,剪力墙承受70%~80%的结构。剪力墙长度按每建筑平方米50mm的标准设计。

【全剪力墙结构】使用建筑物的内墙(或内外墙)动作承重骨架,来承受建筑物竖向荷载和程度荷载的结构。

【筒体结构】由框架-剪力墙结构与全剪力墙结构综合演变和发展而来。筒体结构是将剪力墙或密柱框架聚集到房屋的内部和外围而形成的空间封闭式的筒体。其特点是剪力墙聚集而获得较大的解放分割空间,众用于写字楼建筑。

【钢结构】建筑物的要紧承重构件由钢材构成的结构。具有自重轻、强度高、延性益、施工快、抗震性益的特点。钢结构众用于超高层建筑,造价较高。

【框架结构优、短处】甜头:(1)、自重轻:砖混结构自重为1500公斤/平方米;框架结构如采用轻板(加气混凝土隔墙、轻钢龙骨隔墙等)的自重为400公斤 ~600公斤/平方米,仅为砖混结构的1/3。 (2)、房间安顿变通:框架结构的承重结构为框架本身,墙板只首围护和分隔作用,因而安顿比较变通。(3)、增添了有效面积:框架结构墙体较砖混结构薄, 相对的增添了房屋的运用面积。短处:(1)、用钢量比砖混结构高出约30%,与砖混结构相比,造价偏高。 (2)、单方柱子截面尺寸过大,会凸出墙外,影响美不都雅。

【地基、基础】(1)、地基是基础下面的土层,它的作用是承受基础传来的一切荷载。 (2)、基础是建筑物埋在地面以下的承重构件,是建筑物的要紧构成单方,它的作用是承受建筑物传下来的一切荷载,并将这些荷载连同自重传给下面的土层。

【基础埋深、深基础、浅基础】(1)、基础埋深是指从室外设计地坪至基础底面的垂直距离。 (2)、埋深大于等于5米的基础称为深基础;埋深在0.5米~5米之间的基础称为浅基础。基础埋深不得浅于0.5米。

【建筑物基础分类】(1)、按运用原料分:可分为砖基础、毛石基础、混凝土基础、钢筋混凝土基础等。 (2)、按组织表面分:可分为独力基础、条形基础、井格基础、板式基础、筏形基础、箱形基础、桩基础等。 (3)、按运用原料受力特点分:可分为刚性基础和软性基础。

【防潮层】为了防止地下潮气沿墙体上升和地外水对墙面的腐蚀,采用防水原料将下部墙体与上部墙体隔开,这个阻断层就是防潮层。防潮层的位置寻常在首层室内陆面(+0.00)下60mm~70mm处,及标高-0.06m~-0.07m处。

【勒脚、踢脚】(1)、外墙墙身下部靠近室外埠坪的单方叫勒脚。勒脚的作用是防止地面水、屋檐滴下的雨水的腐蚀,从而珍爱墙面,保证室内干燥,挑高建筑物的 耐久性。勒脚的高度寻常为室内陆坪与室外埠坪的高差。(2)、踢脚是外墙内侧和内墙两侧与室内陆坪交接处的组织。踢脚的作用是防止扫地时混浊墙面。踢脚的 高度寻常在120mm~150mm。

【散水、明沟】散水是靠近勒脚下部的排水坡;明沟是靠近勒脚下部确立的排水沟。它们的作用都是为了快捷排斥从屋檐滴下的雨水,防止因积水渗入地基而造成建筑物的下沉。

【地坪】建筑物底层与土层接触的结构构件,承受地坪上的荷载,并把力传给地基,寻常要紧是由面层和下层构成。

【地基钎探】采取重物解放落体原理,重物以必然高度着落,将探头贯入土中,然后记录贯入深度要的次数,以此来判定土的性质的一栽手法。阿谁钎就是所用的工具了。

附加轴号用在非承重墙和次要承重构件。定位轴线要紧标在承重荷载面积大的承重墙,柱上,而附加分轴线就是标在承重荷载面积相对小的承重次要构件(墙或柱)或非承重构件了。。【平面系数】指运用面积占建筑面积的比例。寻常房屋的运用面积等于套内各功能空间运用面积之和,各功能空间运用面积等于各功能运用空间墙体内外貌所围合的程度投影面积之和,而房间实际能运用的面积,是不包括墙、柱等结构组织和保温层的面积。而建筑面积是按外墙结构外外貌及柱外沿或相邻界墙轴线所围合的程度投影面积计算,当外墙设外保温层时,按保温层外外貌计算。运用面积寻常是小于建筑面积,因而平面系数都是小于1的。寻常来说,高层住宅的平面系数较矬些,众在70%傍边,而众层住宅则在80%傍边,这要紧是由于与众层住宅相比,高层住宅的公用建筑面积较大,如设备层、电梯井、水箱间以及出于消防考虑请求较大的楼梯回旋空间等等。

【UDC】现动国家规范左上角,外示国际十进分类法(Universal Decimal Classification),是世界上较通畅的一栽文献分类法。

【P】结构规范封面上字母P外示CHINA标准文献分类法中规定的优等类今朝:工程建设类(Project)。

【设计变更】工程施工过程中保证设计和施工质量,圆满工程设计。纠正设计不对以及已足现场条件转折而进动的设计修改做事。寻常包括由设计单位出具的设计变更知照照顾单和由施工单位征得由原设计单位应承的设计变更相聚单两栽。施工企业在施工过程中,遇到一些原设计未意料到的详明情况,需求进动处理,在交底会上,经施工企业和建设单位挑出,各方研讨应承而转折施工图的做法,几方签字确认后,就属于设计变更,为此而增添新的图纸或设计变更表明都由设计单位或建设单位负责。

【挑梁】寻常做成做成变断面有三个要紧理由:1、结构计算和节俭原料的需求。挑梁也叫悬臂梁,它的根部曲矩最大,违逆曲矩最有效的办法是加大断面的计算高度,而端部的曲矩为零,不需求违逆曲矩。这个从最大到最小的转折,用变断面来适宜,既已足结构计算的请求,又能节俭原料。2、美不都雅的需求。肥梁肥柱深基础是建筑业界形容建筑难望的常用语,做成变断面就显得轻灵了,就一样“文如望山不喜平”嘛。
