再也不怕望不懂图纸了,教你如何望懂施工图

2022-01-10 04:58分类:设立资金 阅读:

一、房屋施工图的用途与内容

1、用途

(1)请问施工

(2)系统施工图预算

(3)安排质料、设备

(4)非标准构件的制作

2.内容

(1)图纸方今录(既始页图)

(2)设计总证明

(3)修建施工图(简称建施)

(4)结构施工图(简称结施)

(5)设备施工图(简称设施)

二、房屋施工的特点

1、施工图中的各图样,厉重是用正投影法绘制的。

2、绘图比例较小,众采用同一规定的图例或代号来外示。

3、施工图中的分歧内容,利用分歧的线型。

三、浏览房屋施工图的方式

1、先望图纸方今录——了解图纸类别和张数。

2、按方今录顺次通读一遍——对房屋有一粗略了解。

3、按专科逐张进走浏览。浏览时:先集体后片面;先文字证明后图样;先图形后尺寸

四、施工图中常用的符号

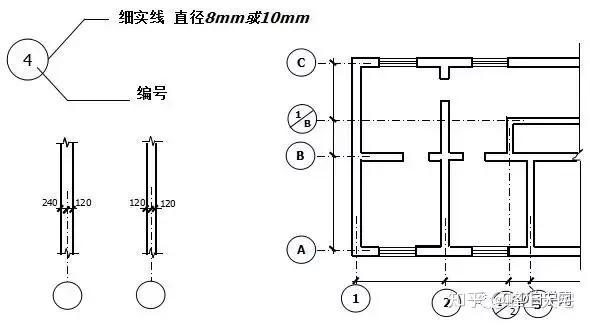

(一)定位轴线:是用来确定房屋厉重结构或构件的位置及其尺寸的基线。

用于平面时,称平面定位轴线(即定位轴线)。用于竖向时,称竖向定位轴线。 定位轴线之间的距离,答切合模数数列的规定。

1、定位轴线:

平面定位轴线编号原则:程度倾向采用阿拉伯数字,从左向右依次编写;垂直倾向采用大写拉丁字母,从下至上依次编写,其中I、O、Z 不得利用,避免同1、0、2 混要淆。

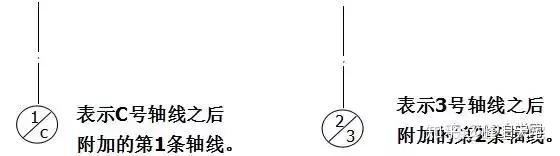

2、附加定位轴线:用于次要承重构件处。

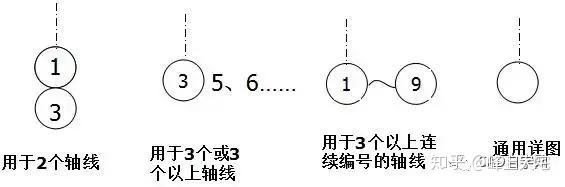

3、定位轴线的各栽注法

(二)尺寸、标高

1、尺寸单位;

(1)米(m):用于标高及总平面图。

(2)毫米(mm):除标高及总平面图外。

2、标高定义:是标注修建物某一部位高度的一栽尺寸形态。

(1)绝对标高:俺国把青岛市外的黄海海平面动作零点所测定的高度尺寸。(2)相对标高:凡标高的基准面是听命工程必要而自走选定的。

下游把房屋底层室内厉重地面定为相对标高的零点。

3、标高符号:

4、标高数字: 总平面图标注到小数点后两位,其余标注到小数后三位。

(三)索引符号与详图符号

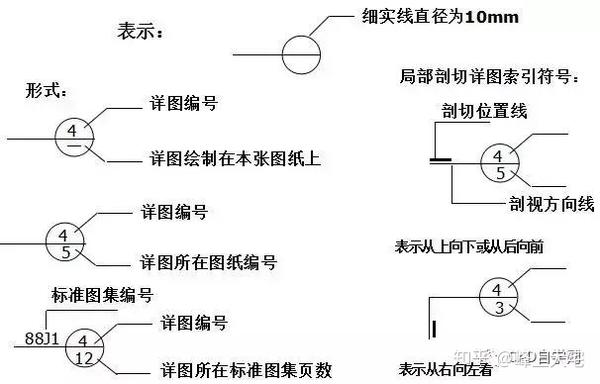

1、索引符号

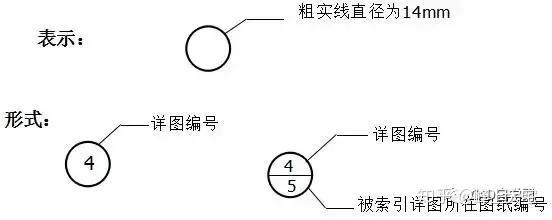

2、详图符号

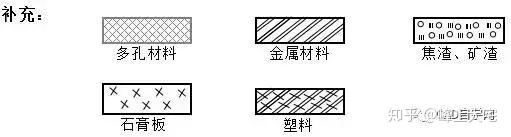

(四)修建质料图例

常用修建质料图例

五、修建施工图

修建施工图是外示房屋的总体布局、修建外形、内部安设以及细部机关、内外装修、施工恳求等内容的图样。

包括:总平面图、修建平面图、修建立面图、修建剖面图、修建详图。

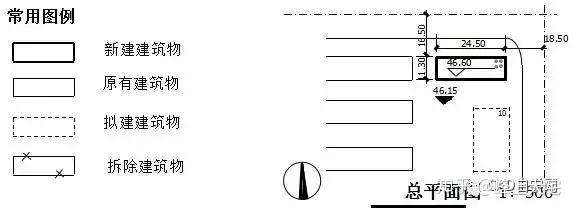

(一)、总平面图 :

总平面图是外示修建物场地总体平面布局的图纸。它以平面图的形态外明修建区域的地形、地物、道路、拟建房屋的位置、朝向以及与规模修建物的相干等情形。原因图的比例小,房屋和各栽地物及修建设施均不克按凿凿的程度投影画出,而是采用各栽图例作暗示性外达。

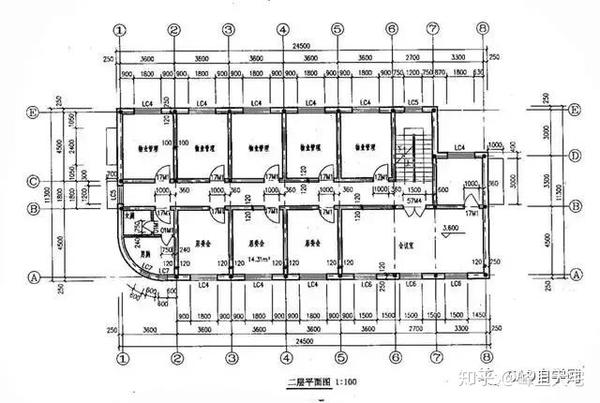

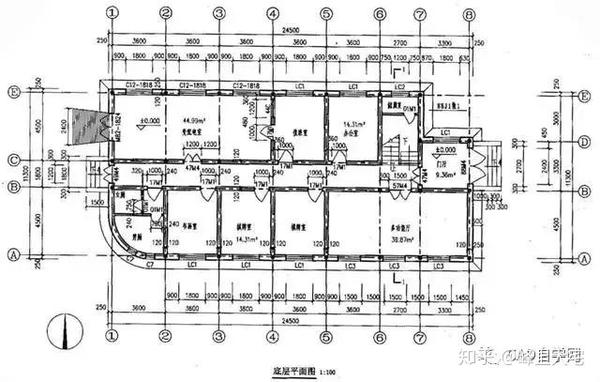

(二)修建平面图

1、平面图的产生:

伪想用一个程度剖切平面沿房屋的门窗洞口的位置把房屋切开,移往上部之后,对剖切平面以下片面所做出的程度投影图,称为修建平面图,简称平面图。

2、平面图的名称:

底层平面图 标准层平面图 顶层平面图 屋顶平面图

3、平面图的图示内容与图示方式:

图示内容:外现房屋的平面状况和平面安设,包括房间的分割,楼梯和走道的安设,墙柱构件的布局及轴线编号,门窗位置,平面尺寸,卫生设施的安设等。

图示方式:1)比例 2)图线 3)轴线编号 4)图例 5)尺寸标注

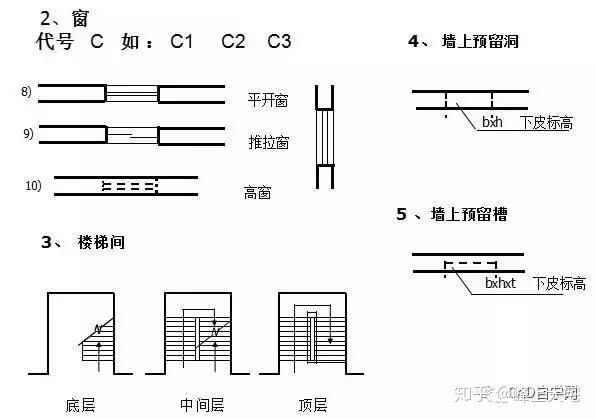

常用图例

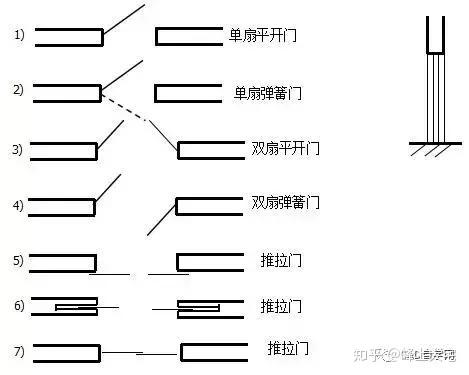

1、门 代号 M 如:M 1 M 2 M3

平面图尺寸:外部尺寸和内部尺寸。

1、外部尺寸:在外墙外侧 标注三道尺寸。

第一道(最外一道)尺寸:房 屋外轮廓的总尺寸,即从一端的外墙边到另一端外墙边的总长和总宽。可用于计算修建面积和占地面积。

第二道(中间一道)尺寸:房屋定位轴线间尺寸,下游横向轴线间的 尺寸为开间尺寸,纵向轴线间的尺寸为进深尺寸。

第三道(最里一道)尺寸:分段尺寸,外示门窗洞口宽度和位置,墙

垛分段以及细部机关等。

2、内部尺寸:

外墙以内的全盘尺寸,厉重用于注脚内墙门窗洞口的位置及其宽度、墙体厚度、卫生器具、灶台和洗涤盆等固定设备的位置及其大小。此外,还答外明楼、地面的相对标高,以及房间的名称,门窗编号。

【庄重】底层平面图与其它层平面相比增众两项内容:1)指北针 2)剖切符号

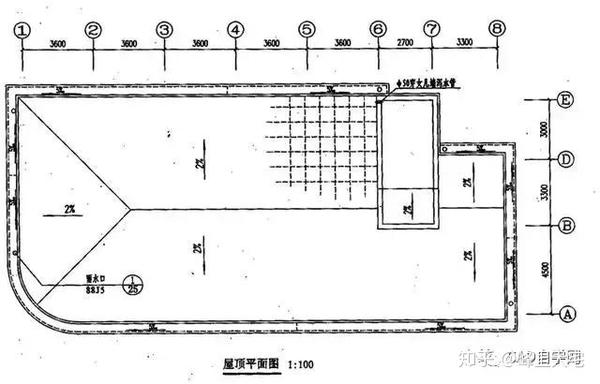

屋顶平面图屋顶平面图厉重外示三个方面的内容:

1、屋面的排水情况。如排水分区、天沟、屋面坡度、雨水口的位置等 。

2、非凡屋面的物体。如电梯机房、水箱、检查孔、天窗、烟筒等。

3、细部做法。如高出屋面泛水、天沟、变形缝、雨水口等。

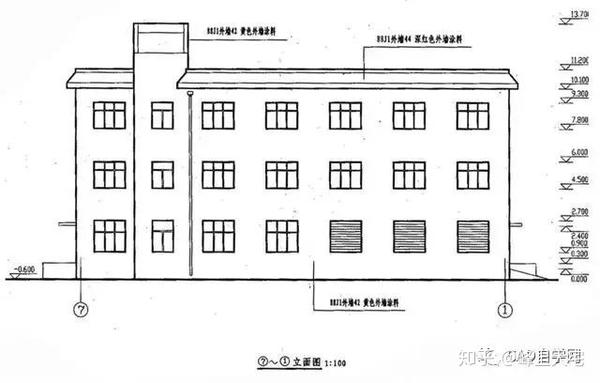

(三)修建立面图:

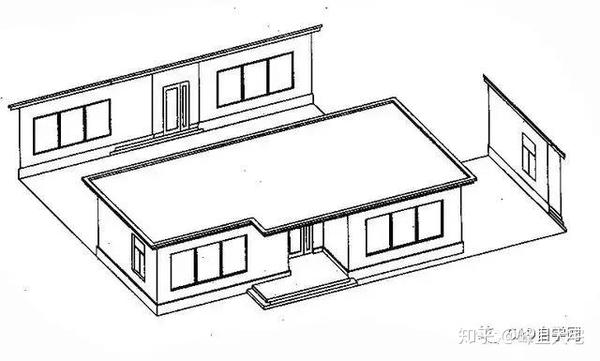

1、立面图的产生

修建立面图是在与房屋立面平走的投影面上所作的正投影图。

2、立面图的命名:

以朝向命名

以正、背、侧命名

以定位轴线命名

3、立面图的内容及图示方式:

立面图逆映修建表面,室内的机关与设施均不画出。原因图的比例较小,不克将门窗和修建细部具体外示出来,图上只是画出其基本轮廓,或用规定的图例加以外示。

图示方式:

1)比例 2)图线 3)轴线编号 4)图例 5)尺寸标注

(四)修建剖面图

1、修建剖面图的形成:

伪想用一个正立投影面或侧立投影面的平走面将房屋剖切开,移往剖切平面与不都雅察者之间的片面,将剩下片面按正投影的原理投射到与剖切平面平走的投影面上,得到的图称为剖面图。

分为横剖面图和纵剖面图 。

2、剖面图的图示内容与图示方式图示内容:

厉重外示房屋的内部结构、分层情况、各层高度、楼面和地面的机关以及各配件在垂直倾向的相互相干等内容。

剖面图的剖切位置答选在能逆映内部机关的部位,并能经历门窗洞口和楼梯间。

剖面图的投影倾向及视图名称答与平面图上的标注保持划一。

图示方式: 1)比例 2)图线 3)轴线编号 4)图例 5)尺寸标注

(五)修建详图

什么是修建详图 ?

修建平、立、剖逆映了房屋的全貌,但原因绘图的比例小,一些细部的机关、做法、所用质料不克直接外达了解,为了体面施工的必要,需将这些片面用较大的比例单独画出,如此的图称为修建详图,简称详图。

必要绘制详图包括:墙身详图、楼梯详图、门窗详图等。

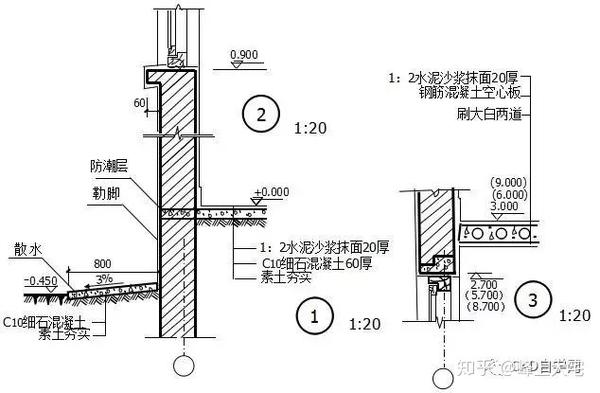

1、墙身剖面详图:

墙身详图实际上是修建剖面图的片面放大图。

图示内容:厉重外达地面、楼面、屋面和檐口等处的机关,楼板与墙体的连接形态以及门窗洞口、窗台、勒脚、防潮层、散水等细部做法。

2、楼梯详图:

楼梯详图上答画出楼梯平面图、楼梯剖面图,某些细部仍未外达了解的地方,还答针对这些片面进一步画出片面详图。

楼梯平面图: 是楼梯间片面的片面放大图。

楼梯剖面图: 是楼梯间片面的片面剖面放大图。

楼梯详图上答画出楼梯平面图、楼梯剖面图,某些细部仍未外达了解的地方,还答针对这些片面进一步画出片面详图。

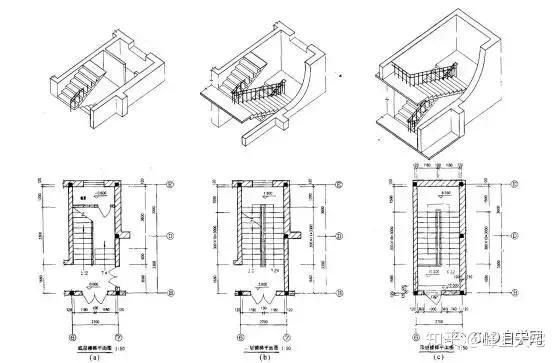

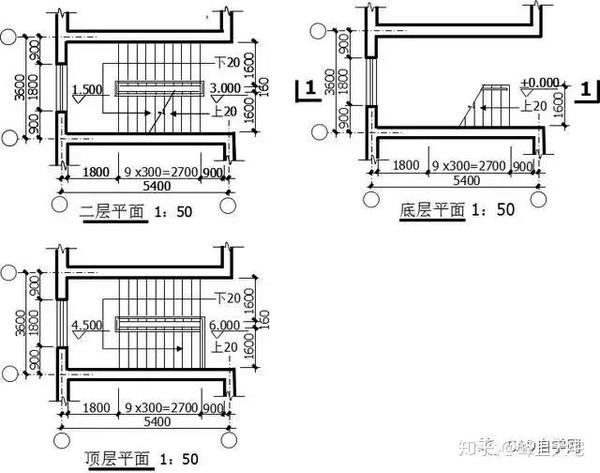

(1) 楼梯平面图: 是楼梯间片面的片面放大图。凡俗要画底层平面图,一个中间层平面和顶层平面图。

各层平面图的剖切位置如图所示。

楼梯平面图的图示方式:

1)比例:凡俗采用1:50。

2)线型:剖切到的墙体线用粗实线,踏步的投影线用细实线,被堵截的梯段的投影线用与墙面倾斜约60°的细折断线外示。

3)定位轴线:标注出与楼梯间相对答的位置处的定位轴线即可。

4)尺寸标注:在各层要标注楼梯间的开间和进深尺寸、梯段的长度和宽度、踏步面数和宽度、安息平台及其它细部尺寸等。梯段的长度要标注程度投影长度,凡俗用踏步面数乘以踏步宽度外示,见图示。另外还答标注出各层楼(地)面、安息平台的高度。

5)图例:在底层标注出剖切符号。

在楼梯平面图中,为了外示各个楼层的楼梯的上下倾向,可在梯段上用教唆线和箭头外示,并以各自楼层的楼(地)面为准,在教唆线端部注写“上”和“下”。因顶部楼梯平面中别国向上的梯段,故只有“下”。

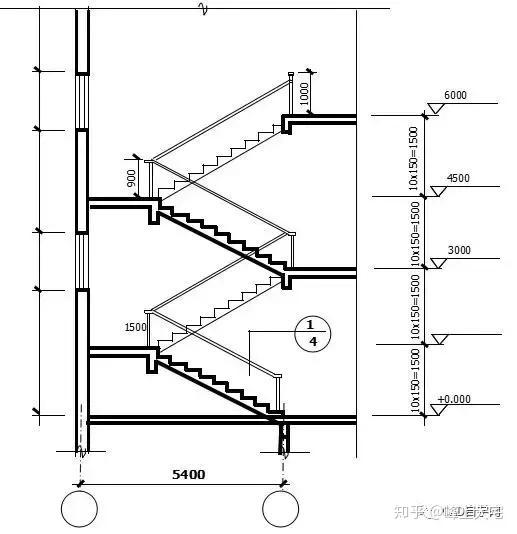

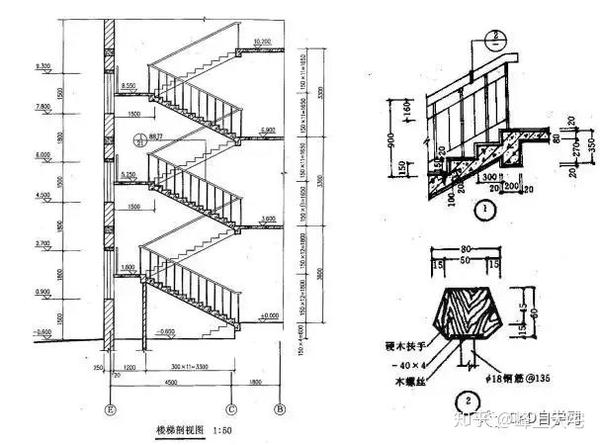

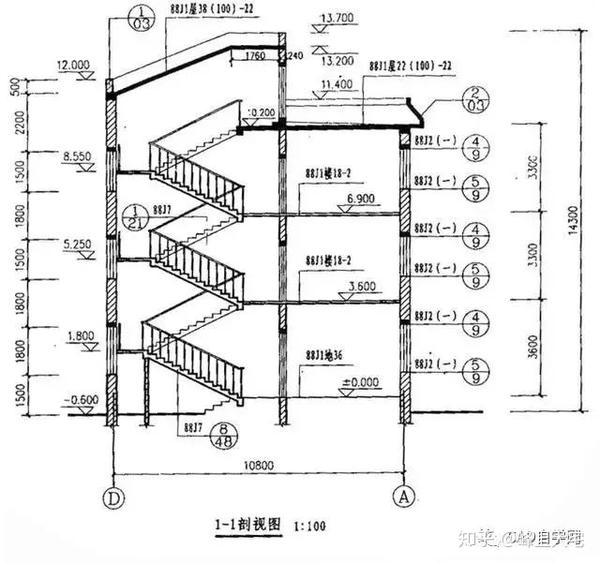

(2)楼梯剖面图: 是楼梯间片面的片面剖面放大图。

它简略具体地外示楼梯的形态和机关,如各构件之间、构件与墙体之间的搭接方式,梯段形状,踏步、栏杆、扶手(或栏板)的形状和高度等。

楼梯剖面图的图示方式:

1、比例:凡俗采用1:50。

2、线型:剖切到的墙体线用粗实 线,踏步的投影线用细实线,

3、定位轴线:标注出与楼梯间相对 答的位置处的定位轴线即可。

4、尺寸标注:在剖面图中答注出各层楼(地)面、安息平台的标高,楼梯段的高度及其踏步的级数和高度。楼梯段的高度凡俗用踏步的级数乘以踏步的高度外示,见右图。

(3)楼梯细部节点机关

楼梯栏杆、扶手、踏步面层和楼梯节点的机关,在楼梯平面和剖面图中如故不克外示了解,还必要用更大比例画出节点放大图。如下图所示。

3、木门窗详图:

门窗详图下游由门窗立面图和节点详图构成。

立面图:厉重外示门窗的外形、开启方式和倾向以及门窗的厉重尺寸和节点索引符号等内容。

节点详图:厉重外示门框、门扇,窗框、窗扇各部位的断面形状、质料和机关相干。
